昨天我們?cè)谏弦黄恼轮刑岬搅送＼噲?chǎng)設施合理規劃這一個問題，今天CAS小編在這里給大家舉一個例子，這是之前與創安順合作過的一位客戶的地下車庫交通設施方案，可以作為一個借鑒和參考。（如需了解具體方案帶上您的車庫圖紙及周邊信息咨詢我們的設計部門）

深圳創安順交通設備有限公司作為全國最大的交通設施生產廠家、停車場設施供應廠家、車庫設計及施工承包商之一，在同行中具有很高的知名度和信譽度，十多年來始終如一的為客戶提供一流的產品和眾多堪稱經典的車庫設計及施工案例，在接下來的日子里創安順將會以滿足客戶要求，做更好更有價值的地下車庫為宗旨一如既往的提供更優質的產品，最合理的工程設計方案，最優秀的施工及一流的產品和專業、精湛、完善的服務，為客戶創造長期的價值和潛在的增長而努力。

工程設計思路

1、設計依據

    地下車庫圖紙?jiān)O(shè)計嚴格按照國家最新標準《道路交通標志和標線》（GB5768—1999）、《公安交通管理局停車場交通安全設施要求要點》、以貴公司提供平面圖為依據，并根據實地測量數據，進行合理設計，能有效達到車輛停放安全便捷有序、車流順暢自如、便于管理、控制及業主車輛安全、方便。

2、車位劃線施工說明

1、CAS反光標志牌：

采用國際鋁板加貼工程級反光膜，標志圖案采用電腦割字、機器貼膜、工程人員便按照《停車場交通設施平面圖》進行反光標志牌的擺放及用膠塞、螺釘、安裝固定，室內停車場采用

“T”型吊架或懸臂式的支架進行對交通指示標牌用膨脹螺絲固定，室外停車場采用單立柱?！癏”型架進行混泥土埋置法或膨脹螺絲固定、達到車輛正確行駛的目的。

2、車位劃線工藝：

①劃線線前地面必須清理干凈（無塵、無污跡），且地面不潮濕；

②地面風干（表面干燥）；

③放線：按照施工圖布置車位等標線，用滾筒涂上一層底漆定位車位及通道位置,等10分鐘底漆干后即可劃線；

④劃線：在放好線的車位及通道上噴涂道路專涂料進行劃線；

⑤養護：冷涂標線自然風干養護24-48小時，方可使用。

3、反光標志牌金屬構件：

①“T”型懸牌吊架，用于吊懸標志牌。適用于室內停車場通道上安裝。用膨脹螺絲固定于梁上或墻體上，引導車輛行駛。

② 橡膠減速路拱用膨脹螺絲固定車輛流交匯處或車場坡道處，強制性減低車速，使車輛低速安全通過。

③ 反光柱用膨脹螺絲固定于車輛轉彎道及通道上，門邊和需要受保護的設施外側，可避免車輛碰撞或越界行駛；對車輛進行安全防范及引導；防護樁采用鍍鋅管包反光膜。

④ 凸鏡在駕駛員視角受限的情況下，用膨脹螺絲或單立柱固定。有助于擴大駕駛員的視角范圍。保證行車安全。采用進口真空鍍膜，直徑為800mm，清晰度高。

⑤地面交通反光標線，在停車場地面標劃停車位線、通道線、導向箭頭等交通安全設施和標志牌配合使用，管制和引導、規范疏導車流。

⑥車輪定位器用拉爆螺絲將擋輪膠固定在每一個車位相應的位置上。

施工范圍

根據該工程現場情況，我們可知該項目主要包括地下一層停車場，主要涉及的配套車庫設施如下：

標識部分：停車指示牌；車流方向指示牌；禁令牌。

標線部分：車位線、車位編號、導向線；通道線、道路分隔線。

安全防護及金屬構件部分：車輪定位器、反光護角板；反光防護樁、減速路拱；掛牌立柱、限高標桿。

車庫設計內容

1、立面標線

A．出入口誘導標

出入口誘導標在車輛駛?cè)胪＼噲?chǎng)入口時，為避免交通事故，起著誘導車輛行進路線作用，是地下停車場安全交通工程的基本配套設施。

規格：300×1200×1.2mm，

顏色：藍白相間；

材料：國際鋁板加貼工程級反光膜；

B．立柱、墻面警示線

立柱、墻面警示線在當車輛駛?cè)胪＼噲?chǎng)內，為避免交通事故，防止車輛碰撞墻面、柱體，另起著誘導車輛行進路線作用，是地下停車場安全交通工程的的基本配套設施。

規格：H=400mm，

顏色：黃黑相間；

材料：采用CAS耐磨防水高級油漆；

C．立柱、墻面誘導標

墻面警示線是當在車輛駛?cè)胪＼噲?chǎng)內，為避免交通事故，防止車輛碰撞墻面，是地下停車場安全交通工程的的基本配套設施。

規格：H=400mm，藍白相間；

材料：采用CAS耐磨防水高級油漆；

2、標志、標牌

A．停車場出入口標志牌：

停車場出入口標志牌規定了該停車場對停放車輛的要求，以及停車場內的禁止行為。

并在標志牌中央注明“入口標志”、“出口標志”、‘限高、限速標志’及“停車場標志P”。

規格：6000×800mm；

材料：鋁板加貼進口反光膜；

B．停車場入口標志牌

停車場入口標志牌是設在停車場入口處的警示標志。并在標志牌中央注明“入口標志”、“限高、限速標志”及“停車場標志‘P’”。

規格：2000×800mm；

材料：鋁板加貼進口反光膜；

C．停車場出口標志牌

停車場出口標志牌是設在停車場出口處的導向警示標志，為了保證交通安全通常和“禁止駛?cè)搿睒?biāo)志一起使用。

規格：2400×800mm；

材料：鋁板加貼進口反光膜；

D．出口指示標志牌

出口指示標志是設在停車場內，指示車輛出口的安全交通標志之一，是停車場基本配套設施。

規格：600×400mm；

材料：鋁板加貼進口反光膜；

E．停車場標志牌

轉彎指示、禁止轉彎標志是設在停車場內，指示車輛前進、轉彎等的安全交通標志之一，是停車場基本配套設施。

規格：φ600；

材料：鋁板加貼工程級反光膜；

3、地面標線

A．停車場車位標線（以標準車位說明）

停車位標線是規定停車位的位置、大小、規格的交通設施之一，是地下停車場的必要設施之一。

規格： H＝150mm（實線為白色）

豪華車位：6000×3000mm，

標準車位：5000×2500mm，

微型車位4000×2000mm；

材料：標線采用熱熔型反光涂料預混玻璃微珠和面撒玻璃微珠；

B．地面箭頭

地面箭頭是規定停車場內車輛行駛導向的標識。

規格：L=3000mm，白色；

材料：標線采用熱熔型反光涂料預混玻璃微珠和面撒玻璃微珠；

C．車位號

對于車位固定用戶統一管理的車位標識。

材料：采用車位號專用保思利噴漆；

4、停車場交通安全設施

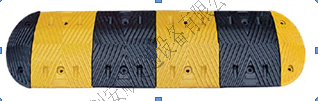

A．減速路拱

減速路拱是設在入口處或者坡道比較急處，提示司機的減速交通設施。

規格：350×250×50mm或500×350×40mm；

材料：高級耐磨橡膠；

B1．橡膠擋車器

橡膠擋車器是設在停車位頂端處的交通設施，在車輛和墻體之間起間隔作用，避免車輛和墻體碰撞。

規格：560×160×110；

材料：天然橡膠貼反光膜；

C1．防撞膠條

防撞膠條是設于立柱四角處，防止車輛和墻體碰撞時破壞車身和墻體的高彈膠條。

規格800×100×10mm；

材料：高級耐磨橡膠；

D．凸面鏡

凸面鏡設置在停車場出入口轉彎處或車場里有急彎的地方，是停車場內的交通輔助設施。

規格：φ600或φ800mm；

材料：優質進口PC；

以上方案由創安順提供。
